YY(Q)W型燃油燃氣導熱油爐是一種新型的供熱設備，以油或氣做燃料，以導熱油為傳導介質，利用循環油泵，強制導熱油進行液相循環，將熱能輸送給用熱設備后再返回加熱爐重新加熱，具有低溫、高壓的工作特性。另外，它還可以根據客戶要求，同時輸出兩種或更多不同溫度的導熱油，因此，被廣泛的應用于石油、化工、紡織、印染、塑料、食品等行業，并得到廣大客戶的一致信賴與認可。

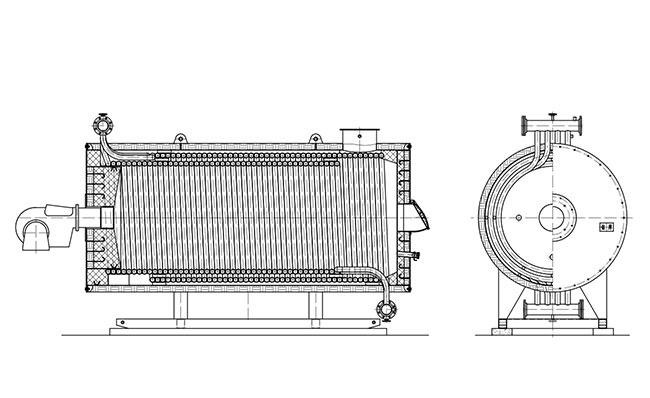

YY(Q)W型燃油燃氣導熱油爐采用臥式三回程結構，受熱面主要由內盤管組成的輻射受熱面和中、外盤管與內盤管組成的對流受熱面組成，結構非常緊湊。燃料在燃燒室內燃燒并放熱，受熱面吸收大部分熱量后，煙氣進入對流受熱面并進行換熱，**后由引風機將煙氣送**煙囪直**排入大氣。此鍋爐的系統利用率高，運行維修方便，控制系統完善，而且節能、環保、安全，是目前理想供熱設備的**

性能優勢

1、液相循環供熱，無冷凝排放熱損失，供熱系統熱效率高。
2、獲得低壓高溫熱介質，供熱均勻，調節方便，可以滿足精確的工藝溫度的要求。
3、工作介質受熱及放熱和溫度升降對體積的變化，在系統內有補償技術措施。
4、循環供熱前有嚴格控制工作介質內空氣、水分及其他低揮發物含量的技術措施。
5、大直徑燃燒室：鍋爐燃燒室由大直徑盤管組成，燃料燃燒空間足，燃燒完全，熱效率高。
6、盤管設計：爐體內、外螺旋盤管采用多頭、小管徑鋼管制成，盤管的熱膨脹性能好、應力低、安全可靠。
7、流程設計：煙氣三回程，介質流經內外盤管，流速均勻，運行安全、穩定。
8、出力足：受熱面布置合理，面積大，傳熱效果好，效率高、出力穩定充足。
9、煙箱密封獨特：爐蓋采用整體結構，多級迷宮式密封，密封工藝和材料特制，壓縮性好，完全隔阻煙氣的泄露，可重復使用。
10、自動控制措施完善：(1)精確控制出油溫度;(2)對介質溫度、壓力及超煙等設置多重控制保護，確保運行安全可靠。
11、自動控制水平**：鍋爐控制器采用西門子/德力西電器元件，性能可靠。實現人機對話和遠程控制功能。

技術參數

數據型號參數		YY(Q)W-300Y(Q)(25)	YY(Q)W-350Y(Q)(35)	YY(Q)W-600Y(Q)(50)	YY(Q)W-900Y(Q)(75)	YY(Q)W-1200Y(Q)(100)	YY(Q)W-1500Y(Q)(125)	YY(Q)W-1800Y(Q)(150)	YY(Q)W-2400Y(Q)(200)	YY(Q)W-3000Y(Q)(250)	YY(Q)W-3500Y(Q)(300)	YY(Q)W-4000Y(Q)(350)	YY(Q)W-4600Y(Q)(400)	YY(Q)W-6000Y(Q)(500)	YY(Q)W-7100Y(Q)(600)
額定熱功率（KW）		300	350	600	900	1200	1500	1800	2400	3000	3500	4000	4600	6000	7100
熱效率（%）		>90
設計工作壓力（MPa）		1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.1	1.1	1.1
介質高溫度（℃）		320
爐內容油量（m3）		0.21	0.25	0.28	0.44	0.7	1.0	1.48	2.2	3.5	4.7	5.7	7.2	8.5	9.5
循環油量（m3/h）		40	40	60	80	100	100	150	200	200	250	250	250	300	300
配管連接口徑（DN）		100	100	100	100	125	125	125	150	150	200	200	200	250	250
全套系統裝機容量（KW）		17	17	27	40	40	42	45	70	70	85	85	85	100	100
外型尺寸	A	1016	1016	1216	1416	1716	1716	2000	2000	2320	2500	2520	3080	3220	3400
	L1	2050	2350	3050	3290	3300	3900	4400	5100	5300	6000	6200	6400	8000	8400
	L2	2650	3000	3550	3800	4065	4665	4900	5900	6200	6900	7200	7400	9000	9400
	L3	300	300	250	250	300	300	350	350	350	400	400	450	450	450
	L4	500	500	350	370	600	620	400	650	700	700	700	750	750	750
	H1	900	900900	1000	1350	1350	1500	1500	1700	1700	1700	1800	2000	2400	2600
	H2	750	750	920	1010	1100	1100	1200	1300	1450	1450	1550	1760	1800	1852
	H3	700	700	820	930	1100	1050	1250	1200	1400	1400	1500	1700	1800	1900
	H4	650	650	810	900	950	950	1100	1100	1300	1300	1400	1600	1800	1890
設備總重（Kg）		1750	1950	3580	4290	4900	5450	6550	11400	14600	16600	25000	28200	30760	35340
基本尺寸		890	1190	1750	1770	2000	2470	2620	3700	3900	4600	4820	5000	6600	7000
		1150	1450	2000	2100	2300	2750	3450	4000	4200	4900	5100	5300	6900	7300
		700	700	720	880	1150	1150	1120	1300	1500	1500	1600	1800	2200	2400
		1100	1100	900	1100	1550	1510	1600	1700	1900	1900	2000	2200	2600	2500
		450	450	450	450	450	450	450	450	450	450	450	450	450	450

工作原理
